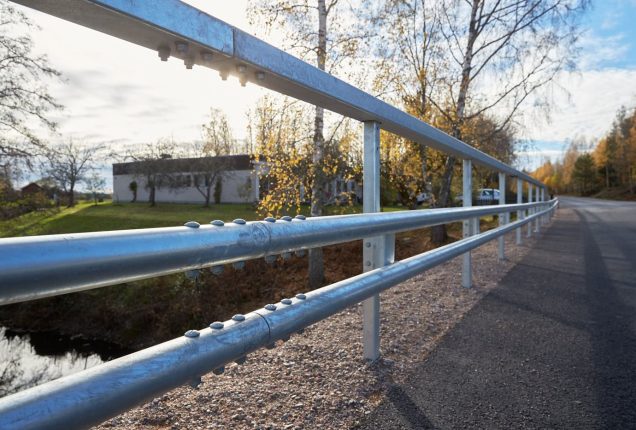

Räcke med rör som navföljare, 120×80 som toppföljare monterat på 60x60x8 ståndare. Olika installationsalternativ finns tillgängliga.
Nordic R H2 High
Arbetsbeskrivning
Ladda ner
Egenskaper
Harmoniserad standard: EN1317‑5:2007/A2:2012
- Kapacitetsklass
- Arbetsbredd (klass)
- Skaderiskklass
- Fordonsinträngning (klass)
- Motstånd mot snöplogning
- H2
- W2
- B
- VI3
- 4
- Ståndaravstånd (m)
- Arbetsbredd (m)
- Dynamisk utböj (m)
- Konstruktionsbredd (m)
- Konstruktionshöjd (m)
- Beständighet
- 2.0
- 0.7
- 0.5
- 0.23
- 1.2 / 1.4
- Varmförzinkad enligt SS-EN ISO 1461:2009 Nationell Bilaga Fe/Zn 115
- Kapacitetsklass
- Arbetsbredd (klass)
- Skaderiskklass
- Fordonsinträngning (klass)
- Motstånd mot snöplogning
- H2
- W2
- B
- VI3
- 4
- Ståndaravstånd (m)
- Arbetsbredd (m)
- Dynamisk utböj (m)
- Konstruktionsbredd (m)
- Konstruktionshöjd (m)
- 2.0
- 0.7
- 0.5
- 0.23
- 1.2 / 1.4
- Beständighet:
- Varmförzinkad enligt SS-EN ISO 1461:2009 Nationell Bilaga Fe/Zn 115
Dokument
Prestandadeklaration
Ladda ner
Arbetsbeskrivning
Ladda ner
Produktinformation
Ladda ner
Mer information
Installationsalternativ
Räckesfyllning
Räckesbelysning
Beställ ritning
Installationsalternativ
Nordic R H2 High kan installeras på olika sätt. Standardlösningar finns för förhöjd kantbalk, vägbanenivå, betongfundament och stålfundament. Alla installationsalternativ till Nordic R H2 High är CE-märkt enligt EN 1317–5 och godkänd av Rise (NotifiedBody). Vi erbjuder även kundanpassade installationsalternativ, till exempel stålkonsoler för sidomontering på träbroar. Kontakta oss för mer information.
Förhöjd kantbalk
Vägbanenivå
Betongfundament
Stålfundament
Utsättningsritning för bultgrupper, Kantbalk A
Ladda ner
Utsättningsritning för bultgrupper, Kantbalk B
Ladda ner
Räckesfyllning
Nordic R H2 High kan installeras med olika typer av fyllning. Standardlösningar med spjälgrind, stänkskydd och nätram finns både för räcke i marknivå och för förhöjd kantbalk. Fyllning till Nordic R H2 High är CE-märkt enligt EN 1317–5 och godkänd av Rise (Notified Body) som en del av räcket. Den är även dimensionerad för snöploglast. Vi erbjuder även kundanpassade fyllningar. Kontakta oss för mer information.

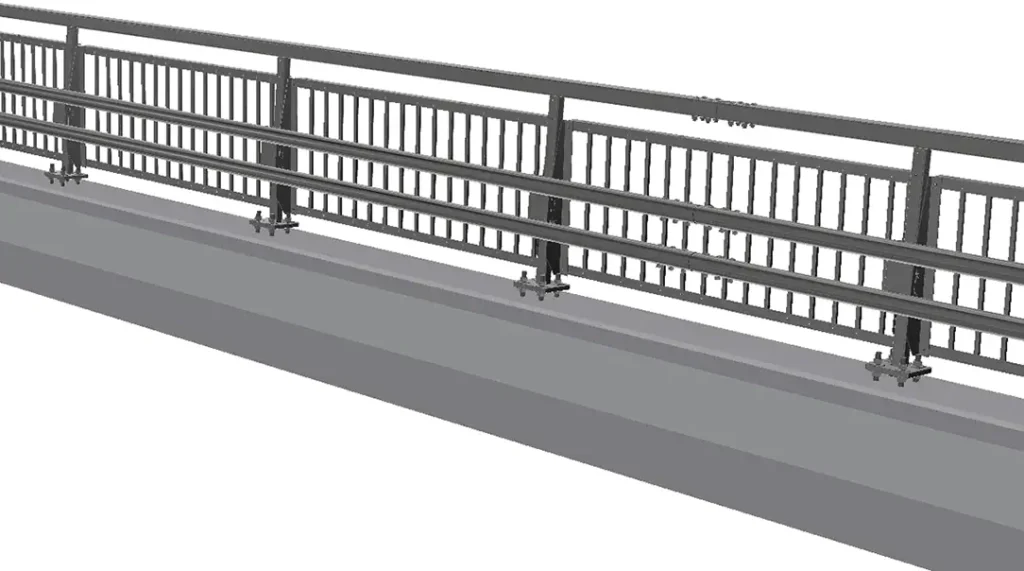

Spjälgrind
Stänkskydd

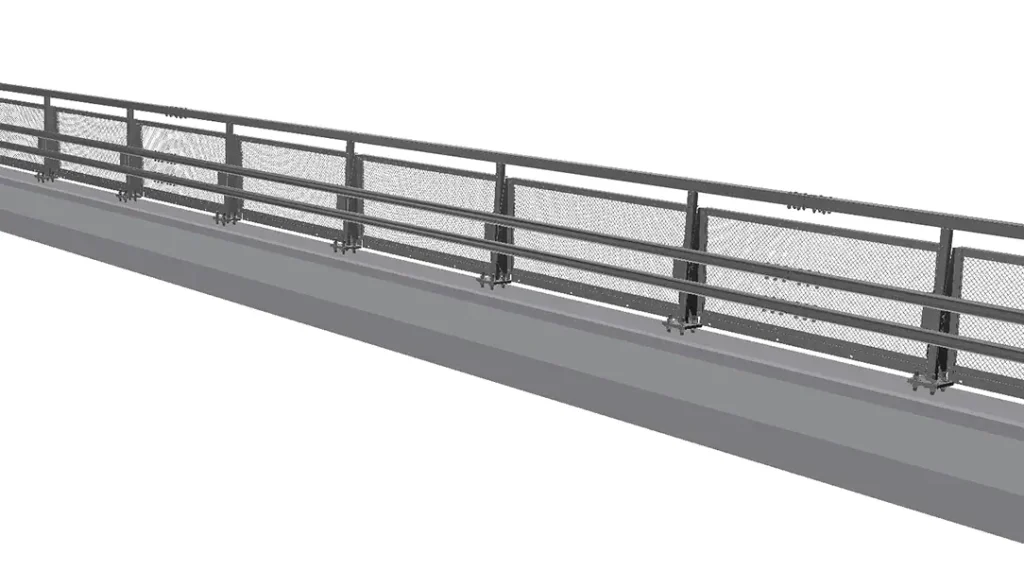

Nätram
Räckesbelysning
Nordic R H2 High kan installeras med olika typer av belysning. Belysningen till Nordic R H2 High är CE-märkt enligt EN 1317–5 och godkänd av Rise (Notified Body) som en del av räcket. Kontakta oss för mer information.
